一． 測試產品分類：
1． 交直流充電座帶線。
2． 交直流充電槍。
3． 高壓線束。
二． 測試項目：
1． 相序測試
2． 導通電阻測試。
3． 元件測試（電阻、電感、電容）。
4． 電子鎖。
5． 溫控電阻。
6． AC耐壓測試、DC耐壓測試、絕緣電阻測試。
7． 氣密測試（IP67標準）。

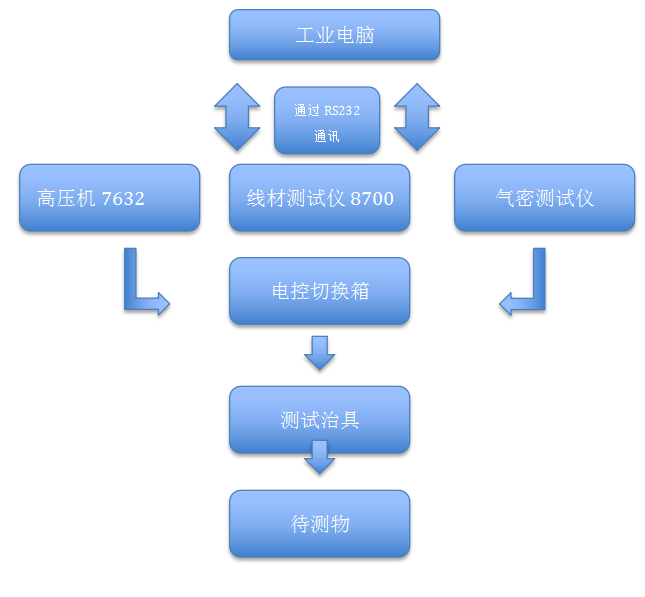

三．測試設備架構與組成：
1．多通道安規測試儀7632 （8通道）。
2．四線式線束綜合測試儀8700。
3．氣密測試。
4．溫濕度計。
5．切換箱。
6．工業電腦。
7．測試臺。
7．測試軟件。
8．電控部份。
四：規格參數：
測試項目： | |
項目 | 規格 |
斷/短路 | 1KΩ ~ 50KΩ |
導通 | 0.1mΩ ~ 50.0Ω |
電阻 | Max.10.0MΩ |
電容 | 10pF ~ 1000uF |
二極管 | 0-7V |
絕緣 | 電壓：0?1KV測試范圍：10MΩ ~ 10GΩ |
AC耐壓 | 電壓：100V?5KV漏電流： 0?20mA |
DC耐壓 | 電壓范圍：100V?6KV 漏電流：0~12mA |
測試時間： | 0?999秒 |
氣密測試 | 壓力范圍；0~100kpa |
五． 設備特點：
1．四線式量測，測試更穩定。
2．電腦化操作，所有測試項目及規格在電腦端完成。
3．可掃碼測試，測試結果自動存儲。
4．可以自動生成測試報告。
5．測試完可自動打印標簽（需要配標簽打印機）。
6．測試軟件有MES接口，測試數據可以與MES對接。
7．測試軟件對測試腳位能定義，方便待測物故障分析。
8．高壓、導通、氣密一次測試完成。
9．測試軟件分二級管理即：測試員權限和管理員權限。
10．在安全方面，測試設備有急停按鈕和漏電保護功能。
六．測試功能實現方法：
測試過程描述：測試軟件通過 232通訊端口，對高壓測試儀、線束測試儀和氣密測試儀進行控制。在測試的過程中，先測試電子鎖、相序、溫控電阻和導通電阻，低壓測試完成后，通過電控箱，切換到高壓端，然后再測試高壓和絕緣,當高壓也測試完成后，再測試氣密,測試完成之后，軟件會顯示測試結果，并對測試結果數據進行保存。 （氣密可以與導通和高壓同時測試）。
七．安全防護：
1．測試臺采用安全光柵防。
2．通訊方式采用光耦隔離，通訊更穩定，抗干擾能力強。
3．氣缸都會安裝原位和動位信號，測試更準確、安全。
4．設備都安裝了漏電保護器和急停按鈕。
