一、產品概述/Description
? 采用高品質電氣部件和優化的電路設計可保障長時間，高頻率，大電流負載。線路和治具以1.5倍的負載電流高配，有過流，過載、過溫防護。
? 滿足插頭插座，連接器、端子，線束，開關、電線、充電槍等要求和測試規范，只需要增加測試治具等就可做到一機多用（個別配置選配）。
? 負載電流/電壓精度高，波紋小，效率高, 負載電流/電壓可定制，最高可定制DC 0~5000A/0~1000V。
? 負載時間可連續負載或間斷負載（循環負載）測試，自動施加和停止、測試完成有提示，可用于電流過載、溫升測試、耐電流循環測試等。
? 測試時間1~999999H/M/S和次數1~9999999次任意設置，（S/M/H單位任選）。
? 溫升測試熱電偶可用K/J/T型等規格，8/16/24/32/64/128 通道(CH)可選, 精度滿足IEC/GB/EN/ASTM/ISO等標準，PC軟件列表/曲線顯示。
? 電壓降最小識別可達0.001mV，通過上位機列表顯示和曲線顯示，采集數據時間可以預置等（選配）。
? 測試夾具和測試平臺可依客戶定制插頭插座，端子、連接器等，做到易用好用，滿足標準，與知名官方實驗室0差距。
? 可選配增加接觸電阻測試或微電流接觸電阻測試（選配），或其它功能。
二、滿足標準/Standards
EIA 364-70, SAE/USCAR 38, SAE/USCAR 21, QC/T 730, ISO 6722, GB/T 17196, QC/T 29106, QC/T413, QC/T417.1, SJZ9037，IEC/EN 60760，UL310, UL1977, UL1059等。
說明：有些標準可能配置的負載要求及測試平臺等不同，需要更換或增加容量等。
三、產品特點/Features
☆ 方案成熟，連續/間斷通電測試，溫升測試，過載，電流恒流及程式循環測試，恒溫測試等
☆ 負載容量大及精度高，可長期負載
☆ 一機多用，省成本，可依客需要求擴展或選配
☆ 治具/夾具、測試平臺依需定制、易上手，操作便捷
☆ 質保期/1年，電氣部件知名品牌，壽命長穩定性高
☆ 同配置產品，價格中低位，非常有吸引力
四、技術參數/Data's （以訂購為準）
類型 | 項目 | 規格/參數 |
電源模塊 | 負載電流 | DC/CC恒流/CV恒壓 |
測試電壓 | DC 0~12V | |
測試電流 | DC 0-300A，任意調節 | |
測試工位 | 3工位/機身側面，可選配多工位配測試臺/箱（下方） | |
電壓顯示精度 | ±0.5%+3d | |
電流顯示精度 | ±0.5%+3d | |
電壓分辨率 | 0.1V | |
電流分辨率 | 0.1A | |
顯示方式 | 機器本身數顯及軟件顯示 | |
調節方式 | 手動調節/軟件調節 | |
負載時間 | 滿足可連續工作時長≥2000h，或程式電流通斷模式 | |
時間控制 | 自動計時及停機 | |
控制模式 | 軟件控制 | |
負載柜 | 電阻負載 | 12V/250A，隨意組合10A/20A/50A/100A/125A/200A/250A檔位，因線路損耗約15-20%，電壓和電流會產生壓降，選配 |
溫度采集 | 熱電偶類型 | 標配進口- K型 30AWG(鐵和銅鎳合金)熱電偶型 |
熱電偶通道 | 標配8通道/CH，長度約2m，16/24/32CH等可選配 | |
熱電偶類型 | 可選K/J/T/B/S/R/N等 | |
測試軟件 | 負載模式 | 標配：恒流（設置負載時間，連續負載）, 編程（設置不同的負載電流和不同的時間進行通斷負載） 選配：恒溫/載流（設定一個溫度, 依溫度自動調節電流負載及曲線，列表顯示數據） |
電壓降測試 | 功能與溫度，電流電壓集成同一個界面 | |
采集頻率 | 采集頻率可設置滿足最小1Hz要求（1秒/次) | |
溫度數據處理 | 溫度數值(實時和歷史)、時間以曲線，列表式等蔚展示，可儲存, 導出和打印功能等 | |
負載采集 | 電壓，電流實時采集及顯示（與溫度一致） | |
負載數據處理 | 數值(實時和歷史)/曲線等，儲存, 導出和打印功能等（與溫度一致） | |
| 展示方式 | 一張圖表上展示 |
配套 | 工作電腦 | 工控電腦/顯示器/鍵鼠全套 |
打印機 | 選配：A4噴墨 | |
不間斷電源 | 選配：保證在電網斷電狀態下控制系統能繼續運行至少10min | |
測試平臺（箱） | 選配，如304材質工作臺寬0.6*高0.6m, AL6061鋁合金機架式，絕緣面板，或選配其它需求 | |
安全防護 | 負載：過壓/過載/過溫；電路：漏保，接地保護，二次絕緣防護 | |
工作電源 | 220V/50Hz | |
工作溫度 | -20~40℃ | |
工作濕度 | ≤90% | |
熱電偶類型 | 可選K/J/T/B/S/R/N等 | |
測試軟件 | 負載模式 | 標配：恒流（設置負載時間，連續負載）, 編程（設置不同的負載電流和不同的時間進行通斷負載） 選配：恒溫/載流（設定一個溫度, 依溫度自動調節電流負載及曲線，列表顯示數據） |
電壓降測試 | 功能與溫度，電流電壓集成同一個界面 | |
采集頻率 | 采集頻率可設置滿足最小1Hz要求（1秒/次) | |
溫度數據處理 | 溫度數值(實時和歷史)、時間以曲線，列表式等蔚展示，可儲存, 導出和打印功能等 | |
負載采集 | 電壓，電流實時采集及顯示（與溫度一致） | |
負載數據處理 | 數值(實時和歷史)/曲線等，儲存, 導出和打印功能等（與溫度一致） | |
| 展示方式 | 一張圖表上展示 |
配套 | 工作電腦 | 工控電腦/顯示器/鍵鼠全套 |
打印機 | 選配：A4噴墨 | |
不間斷電源 | 選配：保證在電網斷電狀態下控制系統能繼續運行至少10min | |
測試平臺（箱） | 選配，如304材質工作臺寬0.6*高0.6m, AL6061鋁合金機架式，絕緣面板，或選配其它需求 | |
安全防護 | 負載：過壓/過載/過溫；電路：漏保，接地保護，二次絕緣防護 | |
工作電源 | 220V/50Hz | |
工作溫度 | -20~40℃ | |
工作濕度 | ≤90% | |

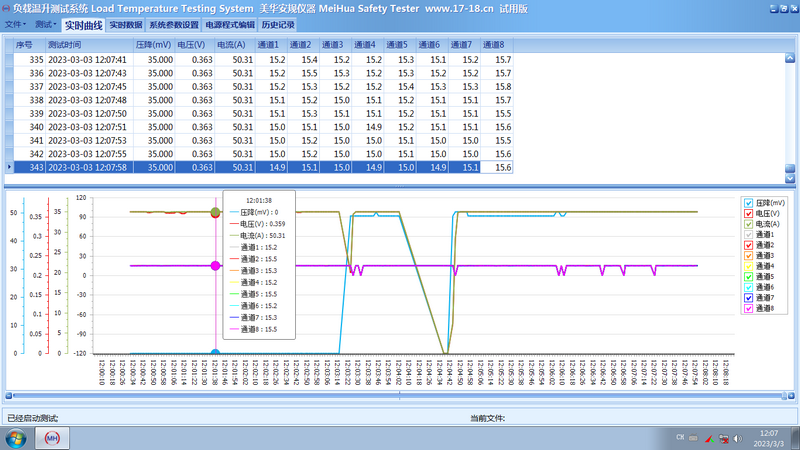

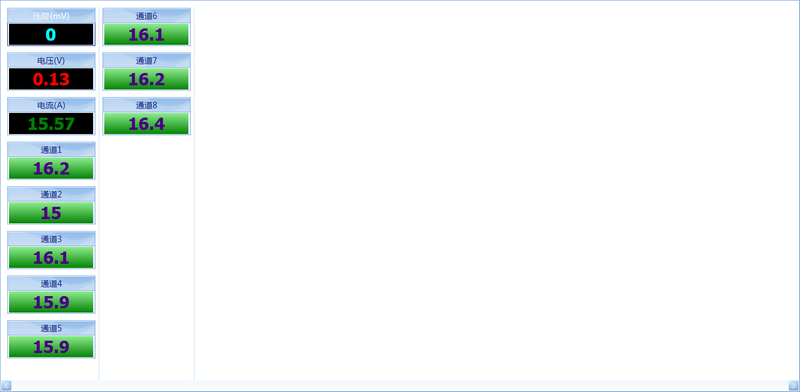

五、測試軟件/Test software （以訂購為準）
